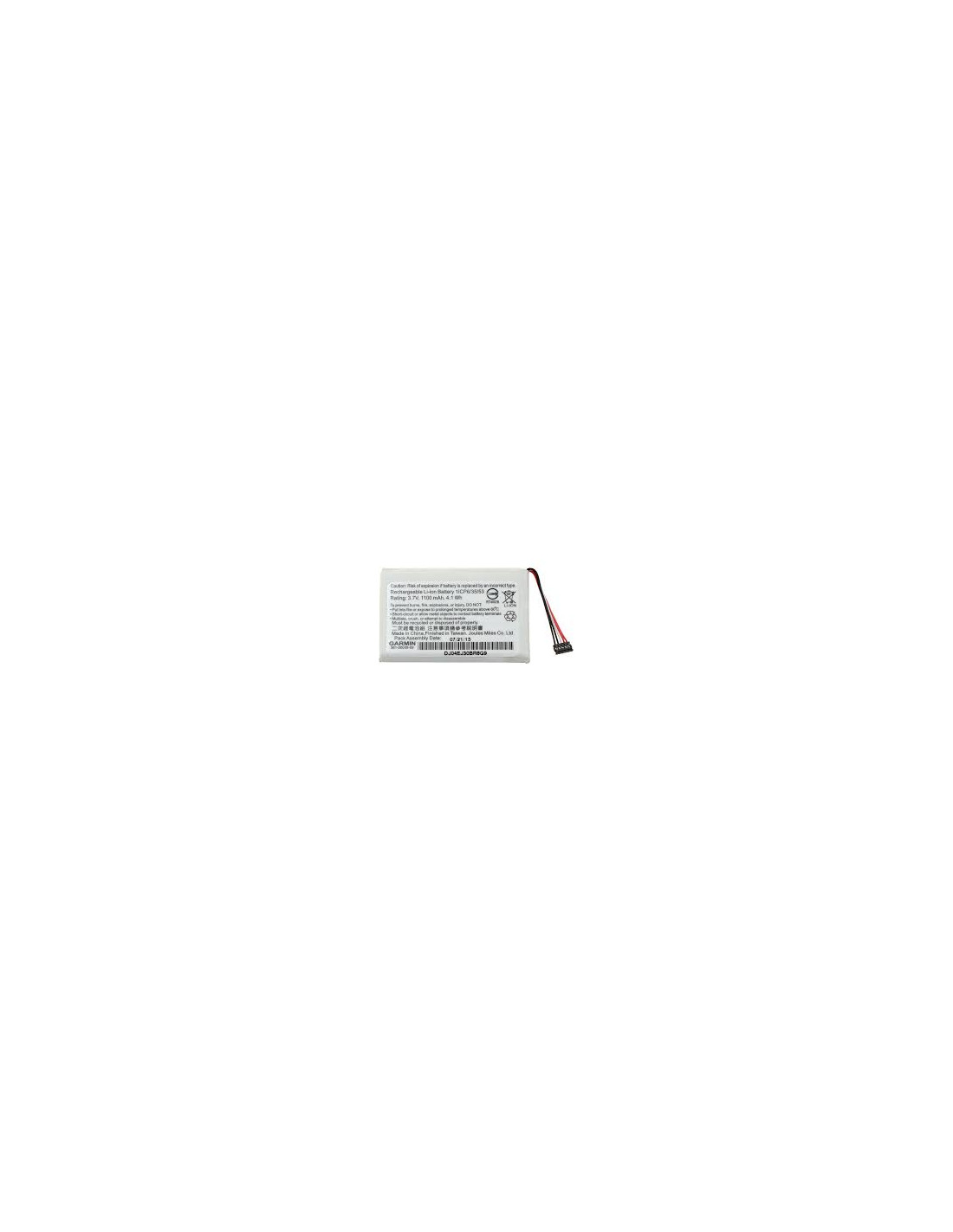

Garmin Replacement Battery T5/TT15 Mini

Produktbeskrivning

Byte av T5 mini hundhalsbandsenhetens batteri

Innan du kan byta batteri måste du ta bort all smuts, vatten och skräp från enheten. Du behöver också en liten stjärnskruvmejsel och säkerhetsskruvmejseln som ingår i batteribytessatsen.

Ta bort skruvarna från det L-formade locket över VHF-antennen.

Bänd bort det L-formade locket.

Ta bort skruvarna från bakplattans ytterkanter.

Bänd loss den bakre plattan.

Ta tag i batterikontaktens kablar nära kontakten och dra kontakten vinkelrätt mot kretskortet för att koppla bort batterikontakten från enheten.

Ta tag i strömkontaktens kablar nära kontakten och dra kontakten parallellt med kretskortet för att koppla bort strömkontakten från enheten.

Ta bort skruvarna från batteriplattan.

Ta bort batteriplattan.

Ta bort batteriet.

Batteriet sitter tätt. Det kan vara nödvändigt att bända ut batteriet ur bakplattan med ett icke-vasst, icke-metallföremål.

Installera det nya batteriet i det främre höljet med batteriets etikettsida uppåt och batteriets framkant placerad under enhetens laddningskontakt.

Sätt tillbaka batteriplattan och sätt tillbaka och dra åt de två skruvarna.

Linjeritning av hundhalsbandsanordningens interiör

Kontrollera att packningen inte är skadad och sitter helt i spåret.

Anslut batterikontakten och strömkontakten till enheten.

När de är korrekt installerade snäpper kontaktpluggarna fast i portarna.

Sätt tillbaka bakplattan och sätt tillbaka och dra åt skruvarna för att fästa bakplattan.

Sätt tillbaka det L-formade locket och sätt tillbaka och dra åt skruvarna för att fästa den L-formade plattan.

Kontrollera att packningen inte sticker ut ur enheten.
